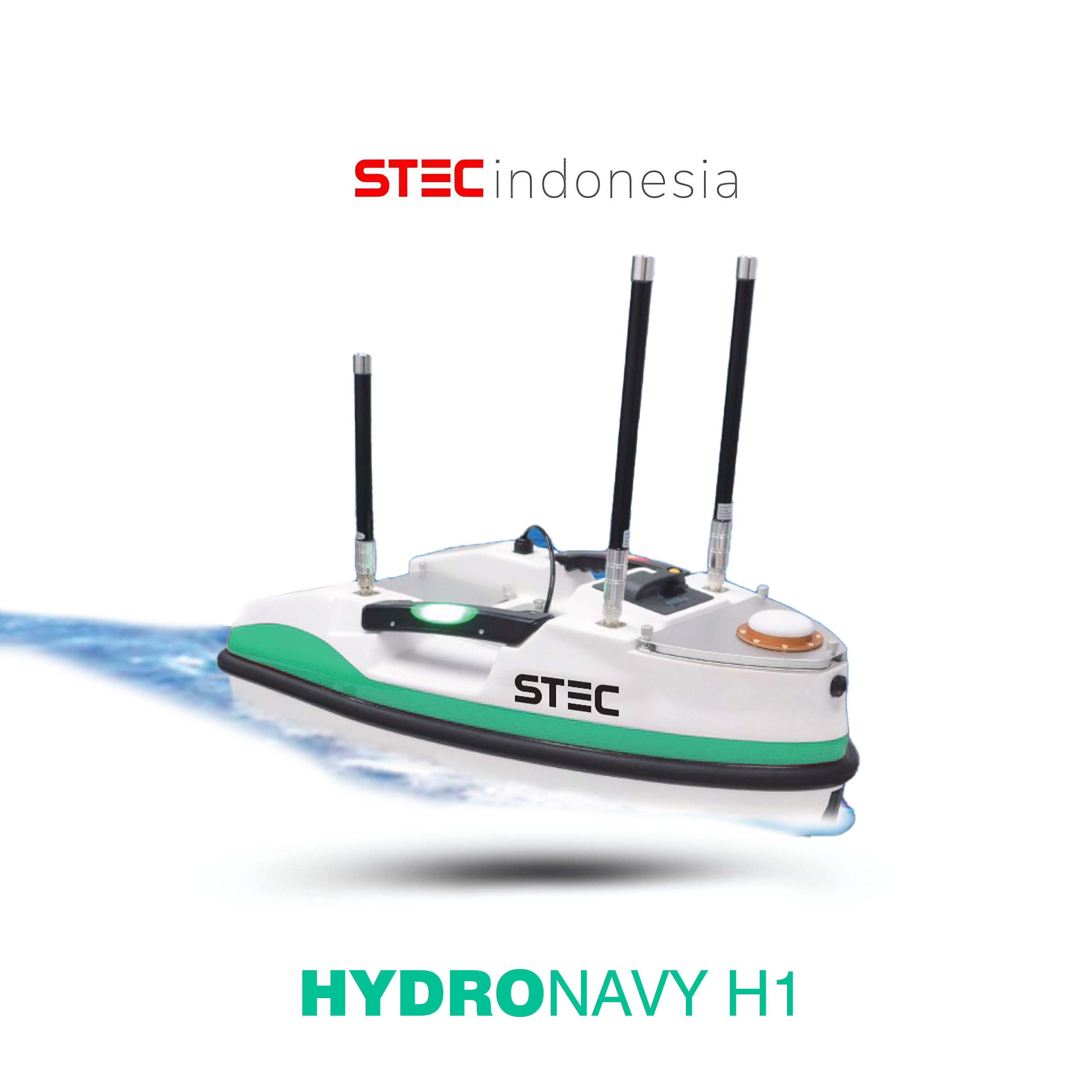

STEC HydroNavi H1 – Kapal Tanpa Awak Serbaguna untuk Survei Perairan
STEC HydroNavi H1 adalah kapal tanpa awak (USV) berbentuk trimaran V yang dirancang secara ringkas dan efisien untuk keperluan survei perairan. Dengan struktur ringan berbahan Kevlar dan serat karbon, kapal ini mampu membawa berbagai jenis sensor untuk mendukung beragam tugas pemetaan dan pemantauan air secara presisi dan otomatis.
Fitur Unggulan:
-
Desain Ringkas & Tangguh: Ukuran hanya 750 x 410 x 230 mm dan berat 5 kg, mampu menahan gelombang tingkat 2 dan angin tingkat 3.
-
Navigasi Canggih: Didukung sistem GNSS, radar ultrasonik, serta fitur auto-return jika kehilangan sinyal komunikasi.
-
Kamera HD Real-time: Dilengkapi transmisi video resolusi tinggi untuk pengawasan visual secara langsung.
-
Sistem Survei Lengkap:
-
Echo sounder single-beam (standar)
-
Sonar pemindai samping (opsional)
-
ADCP (opsional)
-
Sistem pemantauan kualitas air online (opsional)
-
Sistem pengambilan sampel air (opsional)
-
-
Kinerja Tinggi:
-
Kecepatan jelajah 1,5 – 2 m/s (maks. 5 m/s)
-
Waktu operasi hingga 4 jam
-
Motor BLDC dengan baling-baling ducted
-
Komunikasi & Kontrol:
-
Jarak kendali hingga 2 km
-
Kompatibel dengan laptop, tablet, dan ground station (opsional)
-
Platform perangkat lunak mendukung Windows & Android untuk manajemen rute, status, data, serta fungsi log
Kinerja Pemetaan Batimetri:
-
Frekuensi 200 kHz
-
Akurasi kedalaman hingga ±1 cm ± 0.1% dari kedalaman air
-
Kedalaman ukur mencapai ≥50 m
-
Resolusi tinggi dengan output data RS-232 (dapat dikustomisasi)
Download BROSUR : HydroNavi H1
Spesifikasi HydroNavi H1 :
lihat selengkapnya| PHYSICAL | |
| Dimension | 750mm (L) * 410mm (W) * 230mm (H) |
| Materials | Kevlar + Carbon fiber |
| Weight | 5kg |
| Max. Load | 8kg |
| Anti-wave & Wind | Level 2 wave | Level 3 wind |
| Boat Shape | V-shaped |
| Navigation Light | A pair of 2-color navigation LED |
| Camera | Real-time HD video transmission |
| Available Instrumentation | Single-beam echo sounder (standard) |
| Side scanning sonar (optional) | |
| ADCP (optional) | |
| Online water quality monitoring system (optional) | |
| Water sampling system (optional) | |
| ELECTRICAL | |
| Working Time | 4h @ 2m/s |
| Cruising Speed | 1.5 – 2m/s |
| Max. Speed | 5m/s |
| Motor | Brushless DC motor (BLDCM) |
| Propeller | Ducted propeller |
| NAVIGATION & COMMANDER SYSTEM | |
| Navigation Model | Manual / Automatic / Cruise |
| Positioning System | Specific GNSS device. Supports GPS/BDS. |
| Obstacle Avoidance | Ultrasonic radar |
| Direction Control | Supports servo-free steering and “reverse” function |
| Communication Loss Protection | Auto return when communication is lost. |
| COMMUNICATION | |
| Mode | Real-time RF point-to-point communication |
| Distance | 2km |
| Device Configuration | Laptop / Tablet / Ground station (optional) |
| Software Platform | Windows / Android |
| Software Function | USV Management / Route Management / |
| Status Display / Data Management / Log Function | |
| Remote Control | Water and dust proof / Drop-resistant / |
| Digital HD image transmission / Ultra-long link | |
| SOUNDING PERFORMANCE | |
| Frequency | 200kHz |
| Beam Angle | 5° |
| Sounding Angle | 0.4 – 100m |
| Sounding Accuracy | ±1cm ± 0.1% D (D: depth of water) |
| Resolution | 0.01m |
| Data Output | RS-232 (depth data format can be customized.) |
| Pressure Depth | =50m |
